Optymalizacja procesów tłocznych: Systemy detekcji Roland Electronic w praktyce inżynierskiej

W nowoczesnych gniazdach produkcyjnych branży automotive, stabilność procesu tłoczenia zależy od precyzyjnej kontroli wsadu. Implementacja systemów double sheet detection nie jest już tylko kwestią bezpieczeństwa, ale kluczowym elementem optymalizacji wskaźnika OEE. Jako oficjalny dystrybutor marki Roland Electronic, Contec dostarcza rozwiązania sensoryczne ściśle dopasowane do charakterystyki linii produkcyjnej oraz rodzaju obrabianych stopów.

Systemy detekcji do destackerów: Modele UDK20 oraz E20

W procesach automatycznego rozkroju i podawania arkuszy (destacking), kluczowe jest
monitorowanie materiału na etapie pobierania. Wybór kontrolera determinuje możliwości
integracyjne systemu:

Roland E20: Jednostka dedykowana do standardowych aplikacji opartych na pomiarze jednostronnym. System wykorzystuje zasadę elektromagnetyczną, co czyni go optymalnym rozwiązaniem dla blach ferromagnetycznych. Charakteryzuje się prostotą konfiguracji i wysoką powtarzalnością sygnału wyjściowego.
Roland UDK20: Zaawansowany kontroler wielokanałowy, stanowiący standard w rozbudowanych systemach podających. Urządzenie pozwala na jednoczesną obsługę do 4 sond pomiarowych, co jest niezbędne przy monitorowaniu dużych formatów blach lub skomplikowanych rozkrojów. Posiada rozbudowaną pamięć programów (receptur), co umożliwia natychmiastowe przezbrojenie linii pod inny detal bez konieczności rekalibracji manualnej.

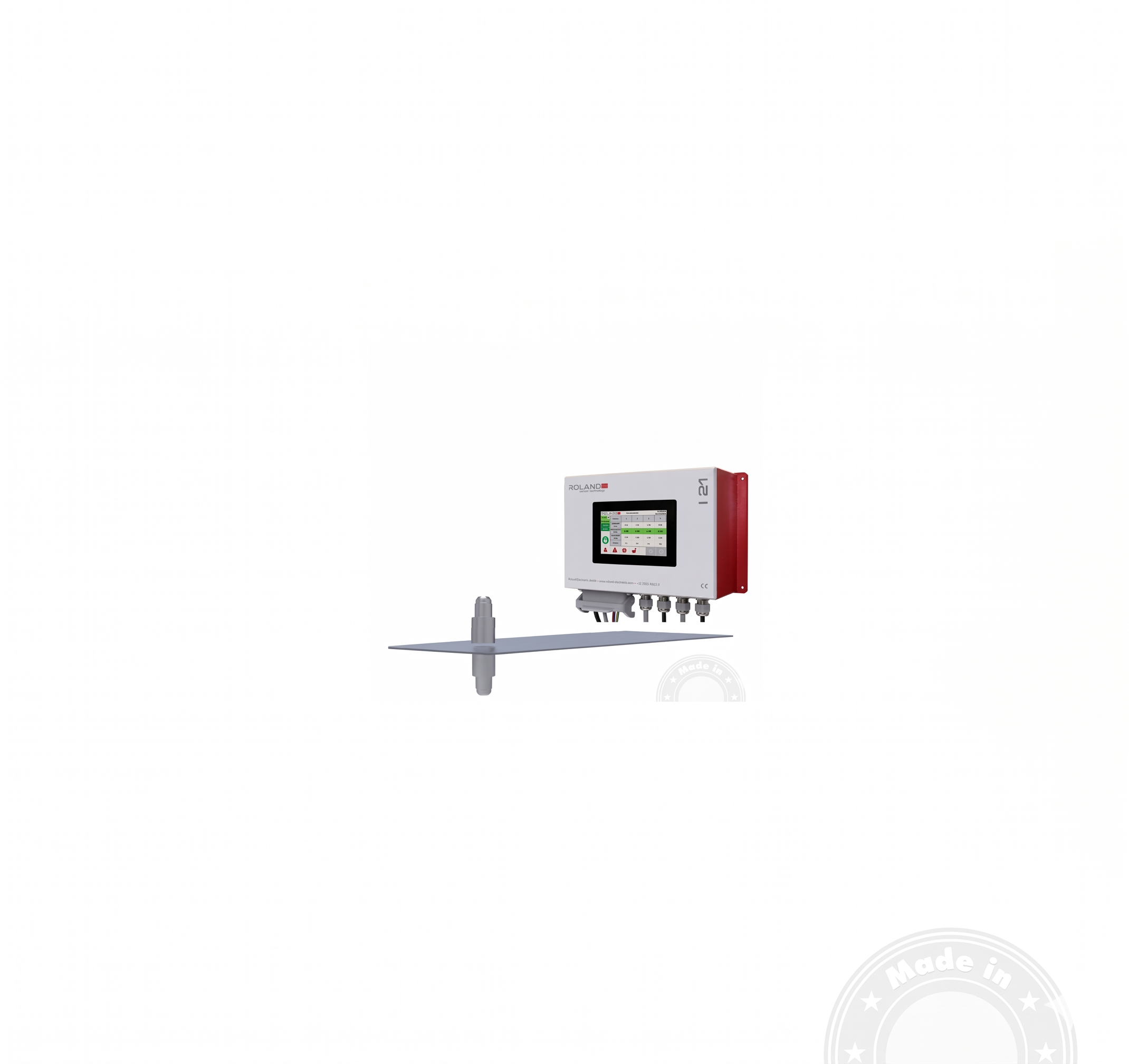

Dwustronne systemy kontroli podwójnego arkusza: Kontroler I21

Dla procesów wymagających najwyższej precyzji oraz pracy z materiałami nieżelaznymi, dedykowany jest dwustronny system Roland I21.

Zasada działania: System bezkontaktowy oparty na pomiarze prądów wirowych (eddy current). Składa się z pary czujników (nadajnika i odbiornika) umieszczonych osiowo w precyzyjnej odległości (Ax).
Zakresy pomiarowe: System I21 wykazuje wysoką linearność pomiaru dla szerokiego spektrum materiałów:
- Stal węglowa (FE): od 0.15 do 8 mm.
- Stopy aluminium (AL): od 0.1 do 16 mm.
- Stale austenityczne (INOX): od 0.5 do 16 mm.
Interfejs i komunikacja: Kontroler wyposażony jest w 5-calowy wyświetlacz dotykowy ułatwiający diagnostykę. Integracja z systemem nadrzędnym (PLC) odbywa się poprzez szybkie interfejsy polowe: Profinet, EtherCAT, Ethernet/IP lub klasyczne wejścia/wyjścia dyskretne.

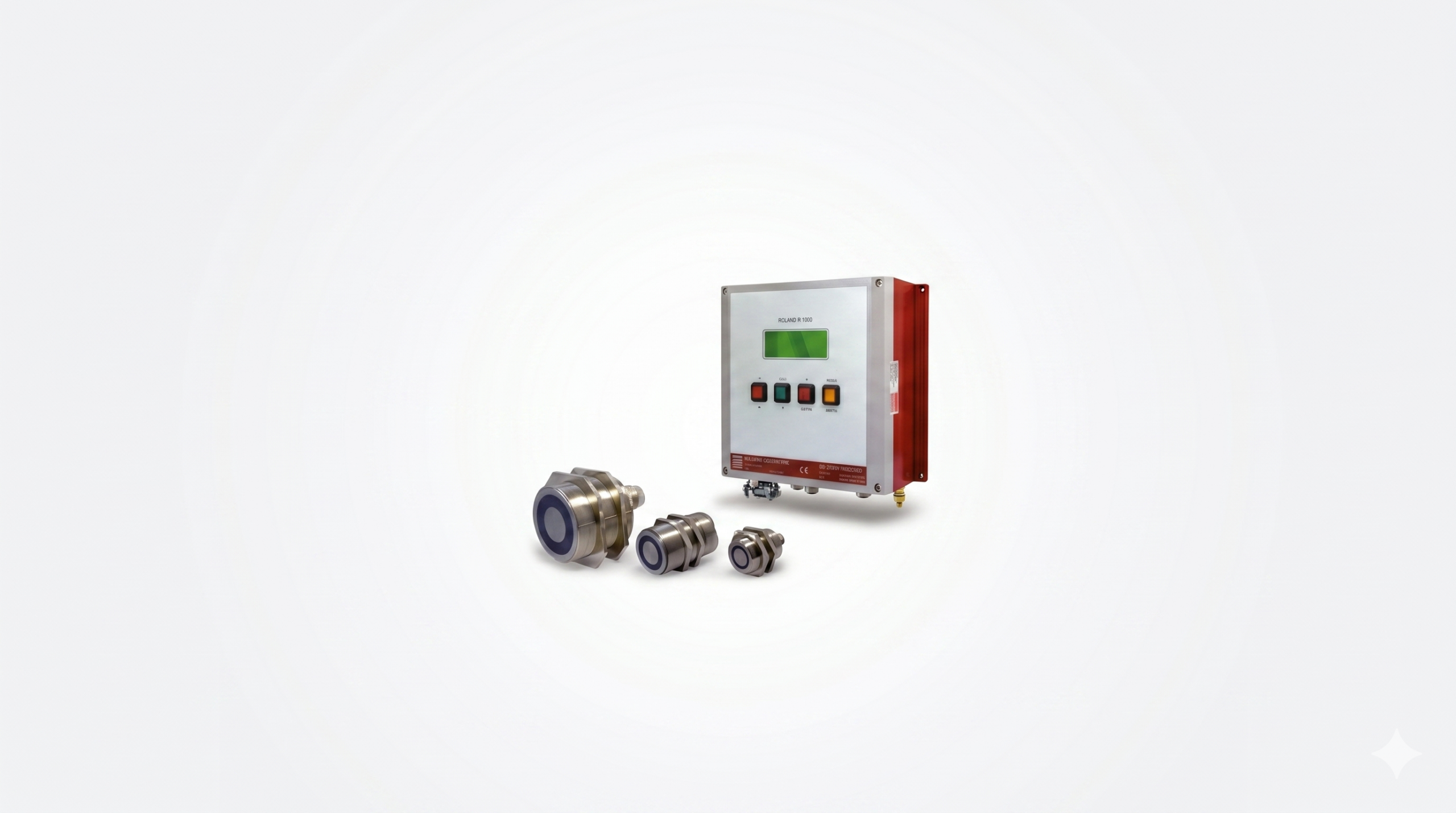

Dedykowane czujniki pomiarowe – klucz do precyzji systemu

Sama jednostka sterująca to dopiero połowa sukcesu. Niezawodność układów Roland Electronic opiera się na zaawansowanych sondach pomiarowych. W przypadku systemów takich jak Roland I21, w zależności od aplikacji, wykorzystuje się pary czujników wiroprądowych:

Czujniki cylindryczne IS42-30GS (nadajnik) oraz IE42-30GS (odbiornik): Klasyczne obudowy M30 z gwintem, idealne do standardowego montażu w gniazdach tłoczących dla aluminium i stali.
Kompaktowe czujniki ISQ42S oraz IEQ42S: Sondy o profilu prostopadłościennym, które diametralnie ułatwiają montaż na zrobotyzowanych chwytakach lub w aplikacjach z mocno ograniczoną przestrzenią instalacyjną.
Sondy do cienkich blach IS20-30GS oraz IE20-30GS: Czujniki o mniejszej średnicy (20 mm) zoptymalizowane pod kątem dokładniejszego pola pomiarowego na bardzo bliskich odległościach.

Wytyczne implementacyjne i integracja mechaniczna

Niezawodność detekcji w środowisku o wysokim poziomie drgań i zapylenia wymaga zachowania rygorystycznych parametrów montażowych:

Odporność środowiskowa: Obudowy sterowników posiadają stopień ochrony IP65 (wersja naścienna), co zapewnia pełną pyłoszczelność i odporność na wilgoć. Sondy pomiarowe są przystosowane do pracy w obecności chłodziw i olejów technologicznych.
Kompensacja drgań: W aplikacjach zrobotyzowanych zaleca się stosowanie uchwytów z amortyzacją sprężynową, co eliminuje błędy pomiarowe wynikające z dynamicznych zmian dystansu Ax.
Okablowanie: Połączenia realizowane są za pomocą certyfikowanych przewodów o wysokiej odporności mechanicznej (np. seria SCI20S), co gwarantuje ciągłość sygnału w prowadnicach kablowych o małym promieniu gięcia.

Wsparcie techniczne Contec

Jako oficjalny partner Roland Electronic w Polsce, Contec zapewnia kompleksową opiekę nad projektem – od audytu technologicznego i doboru aparatury, po wsparcie przy integracji systemów w architekturze Przemysłu 4.0. Nasze doświadczenie inżynierskie, budowane od 1998 roku, oraz zaplecze magazynowe w Poznaniu pozwalają na błyskawiczną reakcję na potrzeby działów Utrzymania Ruchu i Generalnych Wykonawców linii produkcyjnych.

Skontaktuj się z naszymi inżynierami aplikacyjnymi w celu doboru optymalnego systemu detekcji dla Twojego procesu produkcyjnego.
