Przewodnik decyzyjny automatyka: Algorytm doboru czujników indukcyjnych do trudnych aplikacji przemysłowych

Krok 1: Analiza środowiska pracy pod kątem temperatury ciągłej, udarów mechanicznych i agresywnej chemii czyszczącej (IP69K)

Fundamentem projektowania trwałego węzła jest bezwzględna analiza środowiska. Standardowe czujniki z hybrydową obudową (łączące stalową rurkę i plastikowe czoło) często pękają od uderzeń czy naporu myjek ciśnieniowych, co skutkuje przerwaniem obwodu.

Jeśli strefa obfituje w udary mechaniczne lub agresywną chemię myjącą, algorytm natychmiast odrzuca kompromisy. Wkraczamy wtedy w świat czujników całometalowych (Full Inox), których cały korpus oraz front wykonane są z jednego, nierozerwalnego bloku stali kwasoodpornej. Ta monolityczna pancerz-konstrukcja zapewnia szczelność na poziomie IP68/IP69K oraz wytrzymuje uderzenia ciśnienia roboczego rzędu 100 barów.

Krok 2: Określenie geometrii detekcji – algorytm wyboru między obudową cylindryczną (M8-M30) a płaską (C23/R81)

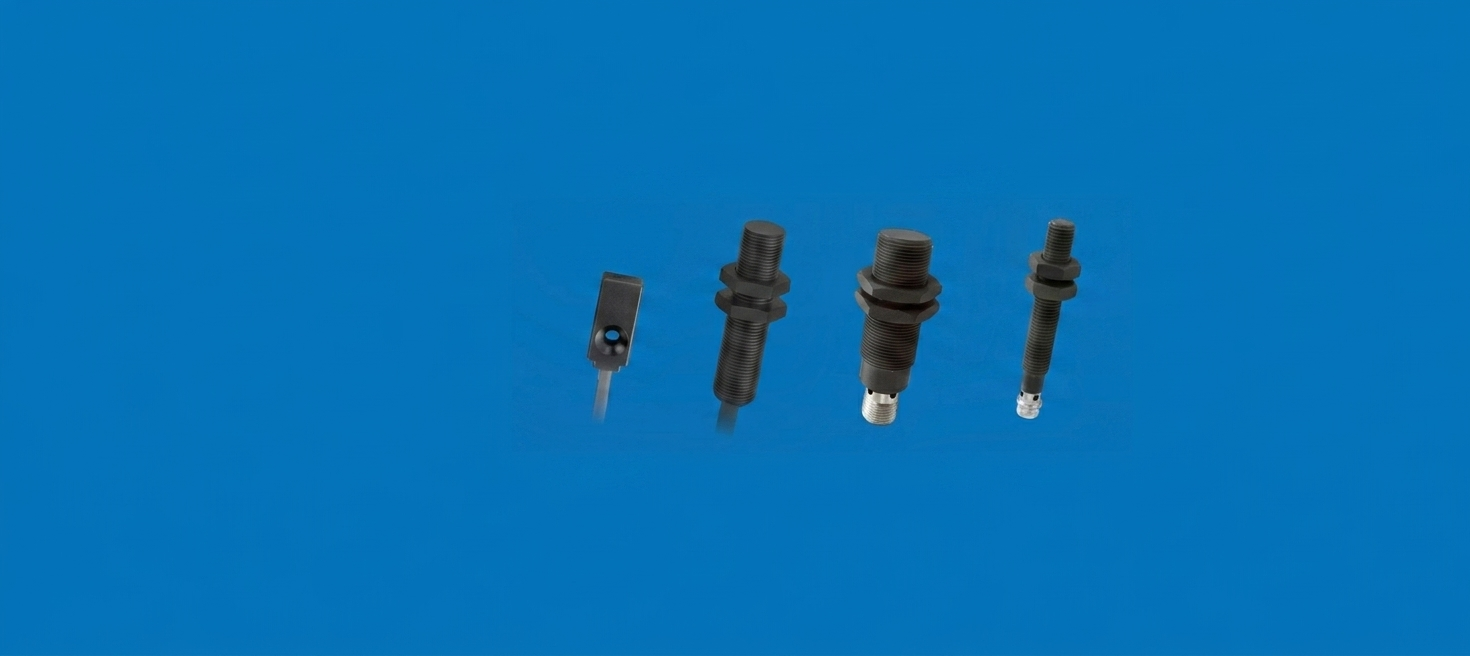

Mając odpowiedni materiał, musimy dopasować sensor do mechaniki maszyny. Obudowy gwintowane (cylindryczne) to klasyk – pozwalają na bezproblemową mikrokorektę odległości za pomocą nakrętek. W portfolio producentów znajdziemy modele od małych M8, przez uniwersalne M12/M18, aż po potężne jednostki M30.

Jednak współczesna miniaturyzacja robotów, ciasne chwytaki pneumatyczne czy zagęszczone matryce pras wymuszają zmianę podejścia. Gdy brakuje miejsca na długi gwint, wybieramy sensory prostopadłościenne (płaskie). Nowoczesne modele całometalowe, takie jak seria C23 (32×20 mm) czy rewelacyjne płaskie jednostki, takie jak DW-AV-703-R81-697 (jest to idealnie dopasowany, ultrakompaktowy czujnik indukcyjny 16x8x4,7 ), pozwalają na oszczędność miejsca bez najmniejszych kompromisów względem zasięgu i stopnia wytrzymałości na wibracje.

Krok 3: Analiza budżetowa i technologiczna – kiedy wystarczy standardowa obudowa, a kiedy niezbędna jest powłoka ActivStone®?

Racjonalne zarządzanie budżetem działu Utrzymania Ruchu wymaga stosowania adekwatnego stopnia ochrony do skali zagrożenia. W aplikacjach narażonych na opiłki, wióry metalowe lub przypadkowe kolizje detali podczas transportu, standardowy czujnik indukcyjny Full Inox jest optymalnym wyborem. Zapewnia on ochronę przed zgnieceniem i drastycznie wydłuża czas pracy względem czujników z czołem z tworzywa sztucznego.

Sytuacja ulega radykalnej zmianie w środowiskach spawania i zgrzewania oporowego. Standardowe sensory lub te osłaniane powłokami teflonowymi (PTFE) błyskawicznie ulegają degradacji, ponieważ miękki teflon mięknie i wypala się już przy bezpośrednim kontakcie z uderzającymi kroplami o temperaturach przekraczających 1000°C. W takich aplikacjach wdrożenie serii Weld-Immune z innowacyjną barierą ceramiczną ActivStone® staje się koniecznością technologiczną. Chroni ona czoło urządzenia przed punktowymi temperaturami rzędu 2000°C i całkowicie zapobiega przywieraniu żużlu, gwarantując błyskawiczny zwrot z inwestycji dzięki zredukowanej liczbie przestojów.

Krok 4: Konfiguracja elektryczna i interfejs – integracja polaryzacji PNP NO z architekturą sieciową protokołu IO-Link

Niezawodność mechaniczna stanowi podstawę pracy czujnika, ale jego sprawna integracja ze sterownikiem PLC decyduje o płynności pracy całej instalacji. Powszechnie przyjętym standardem na europejskich liniach produkcyjnych, w tym w mocno zautomatyzowanym sektorze automotive, jest implementacja czujników z logiką polaryzacji PNP i wyjściem typu NO (Normally Open).

Zastosowanie sensoryki wyższej klasy otwiera jednak bramy Przemysłu 4.0. Serie Extreme (w tym superpłaskie modele DW-AV-703-R81-697) i Weld-Immune są na to gotowe – w pełni integrują obsługę zaawansowanego protokołu IO-Link. Pozwala on automatykom na potężną cyfrową diagnostykę z poziomu komputera (m.in. monitoring temperatury sensora, liczniki cykli, zdalną reparametryzację bez podchodzenia do maszyny).

Matryca doboru Contrinex: Praktyczne zestawienie modeli dla najczęstszych wyzwań technicznych na halach produkcyjnych

Aby zoptymalizować proces doboru komponentów na hali produkcyjnej, algorytm decyzyjny można sprowadzić do syntetycznej matrycy rozwiązań:

• Zagrożenie: Poważne uderzenia mechaniczne, agresywne środowisko chemiczne, opiłki metalowe.
  • Rozwiązanie: Seria Extreme (Full Inox) – obudowy całostalowe odporne na ciśnienie do 100 barów oraz posiadające stopień ochrony IP68/IP69K. Dostępne w gwintach M8, M12, M18, M30.
• Zagrożenie: Ekstremalny brak miejsca montażowego, małe chwytaki pneumatyczne, gęsto upakowane matryce.\
  • Rozwiązanie: Seria Extreme w formatach płaskich: C23 (32×20 mm) lub miniaturowy czujnik indukcyjny 16x8x4,7 – model DW-AV-703-R81-697.
• Zagrożenie: Uderzające odpryski spawalnicze o temperaturze dochodzącej do 2000°C oraz silne pola magnetyczne.\
  • Rozwiązanie: Seria Weld-Immune z barierą ceramiczną ActivStone®. Obojętna magnetycznie, odporna na szczotkowanie i narosty. (np. cylindryczne modele DW-AS-703-M18-693).

Podsumowanie

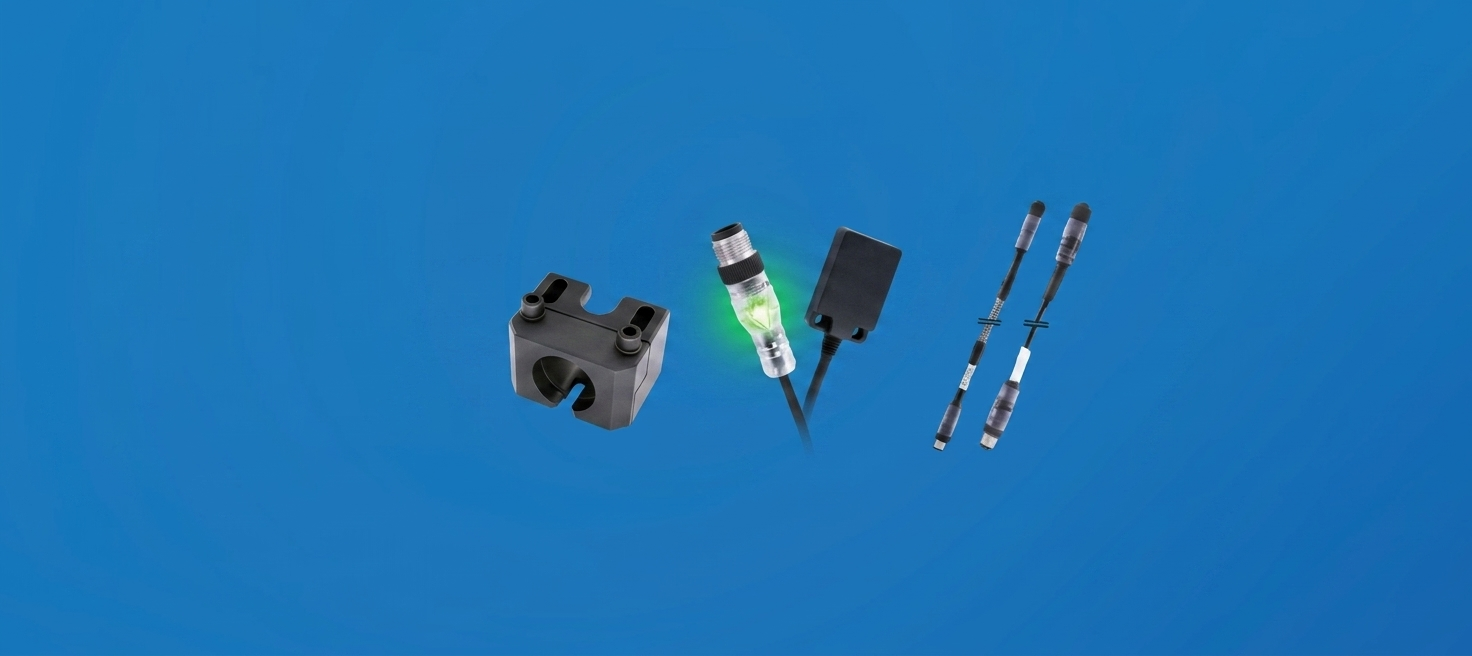

Osiągnięcie pełnej niezawodności w ekstremalnych warunkach spawalniczych to wynik odpowiedniej synergii całego węzła detekcyjnego. Sam czujnik to za mało – dopiero połączenie pancernego sensora w powłoce ActivStone®, dedykowanego i odpornego na żużel uchwytu montażowego oraz okablowania w płaszczu FPE/PTFE (wytrzymującego temperatury do 260°C) daje inżynierom gwarancję bezawaryjnej pracy na długie miesiące. Przestań tracić czas na dobieranie kompatybilnych części z różnych katalogów. W Contec dostarczamy gotowe, przetestowane pakiety. Poznaj szczegóły na naszej stronie www.contec.net.pl, poproś o wycenę odpowiedniego zestawu pod adresem biuro@contec.net.pl lub skonsultuj swój projekt bezpośrednio z inżynierem: +48 668 279 409.
