Enkodery inkrementalne WDGN – konfiguracja NFC

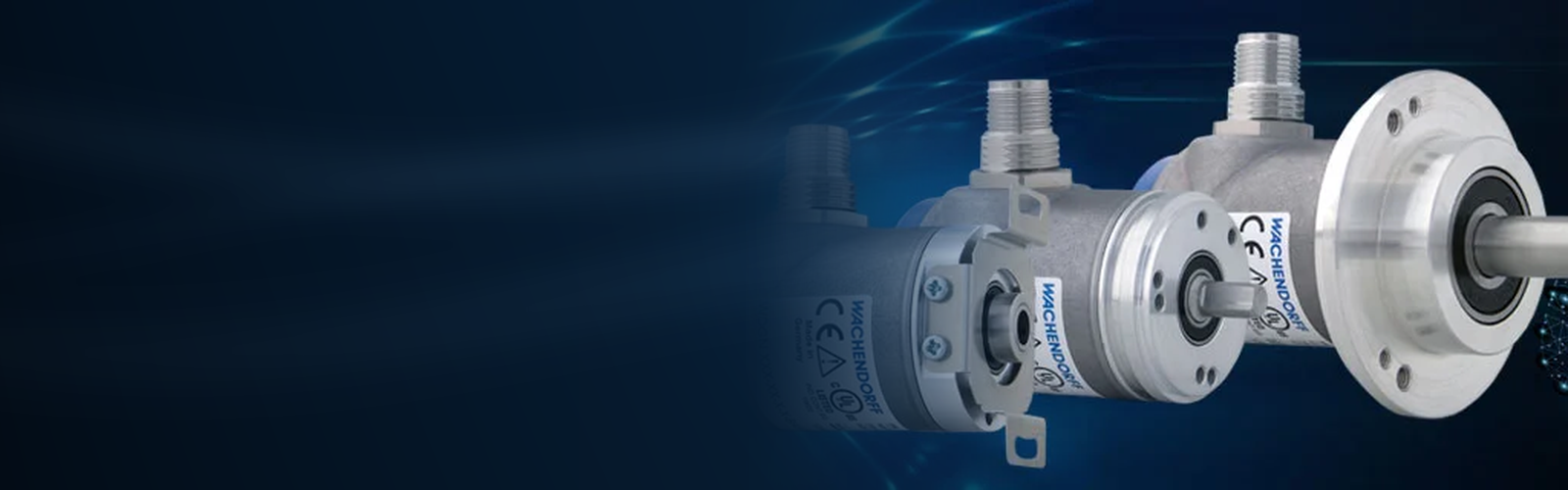

Enkoder inkrementalny WDGN konfigurowany bezprzewodowo przez NFC, z poziomu telefonu – dowolna liczba impulsów od 1 do 16 384 na obrót, obudowy 36–58 mm, wyjście HTL lub TTL programowane, stopień ochrony do IP67/IP69K.
Contec jest oficjalnym dystrybutorem Wachendorff Automation w Polsce. Dobierzemy wersję BASIC lub ADVANCED do Twojej aplikacji i przygotujemy ofertę.
Opis na podstawie strony producenta: Wachendorff Automation – enkoder inkrementalny WDGN z konfiguracją NFC.
Dowolna liczba impulsów do 16 384 imp./obr., konfigurowana przez NFC
Wyjście HTL / TTL przełączane programowo
Stopień ochrony IP67, na wejściu wału IP65 lub IP67/IP69K
Wysoka częstotliwość wyjściowa do 1 MHz
Zabezpieczenie przed odwrotną polaryzacją i zwarciem w zakresie 4,75–32 VDC
Nowa seria enkoderów inkrementalnych WDGN pozwala ustawić dowolną liczbę impulsów – od 1 do 16 384 impulsów na obrót – przez NFC. W zależności od wersji BASIC lub ADVANCED programowaniu podlegają także inne parametry.
Wystarczy pobrać aplikację na smartfon, ustawić żądane parametry i skonfigurować enkoder bezdotykowo, bez podłączonego zasilania – nawet przez opakowanie.
Enkoder można szybko i intuicyjnie dopasować do konkretnej aplikacji. Raz utworzone konfiguracje zapisuje się pod własnymi nazwami, wczytuje w dowolnym momencie i przenosi na kolejne enkodery – ten sam zestaw parametrów obsłuży wiele maszyn. Po podaniu kodu PIN konfigurację enkodera można odczytać, zapisać, przekazać dalej i wykorzystać ponownie. Bezpieczeństwo oparto na zasadzie PIN i PUK, znanej z kart SIM.
Nietypowe wymagania? Nie ma problemu
Potrzebujesz na przykład trzech kanałów, z których każdy ma inną liczbę impulsów? Dla enkodera WDGN to nie jest problem – właśnie po to powstała wersja ADVANCED.
W wersji BASIC, czyli standardowym enkoderze inkrementalnym z kanałami A, B, N i kanałami zanegowanymi, kanały A i B mają tę samą liczbę impulsów. Wersja ADVANCED pozwala skonfigurować każdy kanał niezależnie i udostępnia cztery kanały wraz z odpowiadającymi im wyjściami zanegowanymi.
Bezpieczeństwo na pierwszym miejscu
Szczególną uwagę poświęcono ochronie danych. Wszystkie dane przesyłane przez NFC są szyfrowane. Bez poprawnego hasła nieuprawniona konfiguracja enkodera nie jest możliwa, a użytkownik po każdym transferze otrzymuje potwierdzenie.
Twoje korzyści
Budujesz maszyny, a każda z nich ma inne wymagania wobec enkodera inkrementalnego:
Jeden typ na magazynie
Trzymasz w magazynie jeden typ enkodera WDGN i konfigurujesz go indywidualnie – przy montażu, przy uruchomieniu albo już na obiekcie u klienta.
Swoboda na etapie rozwoju
Nie masz jeszcze pewności, przy jakiej liczbie impulsów maszyna zadziała optymalnie. WDGN daje elastyczność strojenia. Gdy konfiguracja jest już ustalona, otrzymasz ten sam enkoder w identycznej technologii, ale bez anteny NFC – bez konieczności powtórnej kwalifikacji.
Prostsza gospodarka częściami
Optymalna gospodarka częściami zamiennymi, logistyka i magazyn – u Ciebie i u Twoich klientów. Działa na całym świecie bez połączenia z internetem, o ile Ty, Twoi dystrybutorzy lub serwis mają zainstalowaną bezpłatną aplikację. Koniec z wysyłaniem enkodera o złej liczbie impulsów.
Konfiguracja przez smartfon (NFC)
Zakres parametrów zależy od wersji enkodera.
BASIC (BAS)
- Kanały A, B, N oraz kanały zanegowane
- Wyjście HTL lub TTL do wyboru
- Od 1 do 16 384 impulsów na obrót
ADVANCED (ADV)
- 4 kanały wraz z zanegowanymi (możliwe ABN)
- Liczba impulsów ustawiana osobno dla każdego kanału
- Pozycja zerowa ustawiana przez NFC lub wejściem
- Regulowana szerokość i położenie impulsów
Konstrukcja i parametry pracy
Rodzina enkoderów WDGN oferuje bardzo wysoką rozdzielczość, do 16 384 impulsów na obrót, przy kompaktowej konstrukcji już od 36 mm. Pomiary o wysokiej precyzji można więc zrealizować w minimalnej przestrzeni montażowej.
Zwarta budowa i wytrzymała obudowa ze stali nierdzewnej zapewniają – zależnie od typu – wysoki stopień ochrony IP67, a na wejściu wału IP65 albo IP67 i IP69K. Pełny zakres napięcia zasilania od 4,75 do 32 VDC obejmuje zabezpieczenie przed odwrotną polaryzacją i zwarciem. W zależności od typu dopuszczalne obciążenie wału sięga 300 N. Seria obejmuje enkodery z wałem pełnym i z wałem drążonym, w typowych średnicach 36 mm i 58 mm, z popularnymi w branży wariantami montażu.
Enkodery inkrementalne WDGN konfigurowane przez NFC wykorzystują opatentowaną magnetyczną technologię pomiarową o najwyższej dokładności i rozdzielczości.
Szeroki zakres temperatury pracy od −40 °C do +85 °C oraz wysoka odporność na obciążenia środowiskowe, takie jak drgania i wstrząsy, sprawiają, że wersje ze złączem sprawdzają się również w pojazdach terenowych i maszynach mobilnych.
Dostępne są wykonania ze złączem M12 lub z przewodem o długości 2 m, z wyprowadzeniem promieniowym albo osiowym – dopasowanym do warunków montażu.
Filmy techniczne – konfiguracja krok po kroku
1. Konfiguracja podstawowa (BASIC)
2. Konfiguracja zaawansowana (ADVANCED)
Aplikacja Wachendorff WDGN
Bezpłatna aplikacja do konfiguracji enkoderów WDGN przez NFC. Pobranie i użycie oprogramowania oznacza akceptację warunków producenta.
Uruchomienie enkodera WDGN
Instrukcja uruchomienia enkodera inkrementalnego WDGN konfigurowanego przez NFC – aplikacja iOS, Android, Huawei.
Pobierz instrukcję (PDF)Czytnik biurkowy NFC – NFCUSBREADER
Do parametryzowania wszystkich enkoderów WDGN z poziomu komputera lub laptopa, bez użycia telefonu.
Najczęściej zadawane pytania
Czym różni się enkoder WDGN BASIC od ADVANCED?
BASIC to standardowy enkoder inkrementalny z kanałami A, B, N i kanałami zanegowanymi, gdzie kanały A i B mają tę samą liczbę impulsów. ADVANCED udostępnia cztery kanały z wyjściami zanegowanymi, pozwala ustawić liczbę impulsów osobno dla każdego kanału oraz regulować szerokość i położenie impulsów i pozycję zerową.
Czy enkoder trzeba zasilić, żeby go skonfigurować przez NFC?
Nie. Konfiguracja odbywa się bezdotykowo i bez zasilania, nawet przez opakowanie. Wystarczy telefon z NFC i bezpłatna aplikacja producenta.
Ile impulsów na obrót można ustawić w enkoderze WDGN?
Dowolną wartość od 1 do 16 384 impulsów na obrót. Wyjście HTL lub TTL także wybiera się programowo.
Czy konfiguracja przez NFC jest bezpieczna?
Tak. Dane przesyłane przez NFC są szyfrowane, a zmiana ustawień wymaga hasła. Zastosowano zasadę PIN i PUK, znaną z kart SIM. Po każdym transferze użytkownik otrzymuje potwierdzenie.
W jakich warunkach może pracować enkoder WDGN?
Zakres temperatury pracy wynosi od −40 °C do +85 °C. Stopień ochrony to IP67, na wejściu wału IP65 lub IP67/IP69K. Obudowa jest wykonana ze stali nierdzewnej, a odporność na drgania i wstrząsy pozwala stosować wersje ze złączem także w pojazdach terenowych.
Gdzie kupić enkodery Wachendorff WDGN w Polsce?
Contec jest oficjalnym dystrybutorem Wachendorff Automation w Polsce. Wyślij zapytanie na biuro@contec.net.pl lub zadzwoń pod 600 027 368 – pomożemy dobrać wersję i przygotujemy ofertę.
Potrzebujesz doboru enkodera WDGN?
Podaj wymaganą liczbę impulsów, typ wyjścia i sposób montażu – odeślemy propozycję modelu wraz z wyceną.
